儀表盤機器人自動噴涂線

一、RDPT01噴漆機器人(落地式)3套

機器人參數見參數列表

噴涂設備部分：涂料粘度＜25S（巖田二號量杯），涂料適用于油管輸送。

噴槍和泵浦適合試機及一般用途，若后續因工藝、產品、油漆等改變而需要

二、水簾噴漆柜3臺

規格尺寸：L2480*W2100*H2000mm

離心風機3.7KW，3.5番，風量9600M3/H，風壓1000pa，本風機為馬達與風葉直接式， 1 水柜線體兩側安裝小水簾

三、靜電除塵柜3臺

規格尺寸：L1200*W1600*H2000mm

用途：噴涂前自動靜電除塵

特點：靜電除塵、提高產品品質

四、自動噴漆生產線

規格尺寸：L72000*H750±20mm

噴涂方式：步進式或連續式機器人跟蹤噴涂。

用途：噴漆產品的輸送。

材料：鏈條采用SPINDLE涂裝鏈條72米

五、表干爐3套

規格尺寸：L5270*W5370*H1900mm

用途：油漆烘干固化

六、涂裝操作間，用于百萬級無塵要求3套

規格尺寸：L2880*W1800*H2400mm

用途：涂裝作業區域，實行防塵隔離。

七、普通型供風機組，用于百萬級無塵要求3套

規格尺寸：L2700*W1300*H1850mm

用途：補入潔凈空氣，保持室內空氣清新無塵。

八、電氣部分 3項

用途：集中控制電器，直接查看噴涂數據。

型號				RDPT01		RDPT02	RDPT03
				RDPT0105普通型	RDPT0110加強型
自由度				6軸	6軸	6軸	6軸
工作范圍				1300mm	1300mm	2000mm	2700mm
手腕類型				連接手腕	連接手腕	中空手腕	中空手腕
最大負載能力				手腕5kg	手腕10kg	手腕10kg	手腕10kg
最大直線補償速度				2.0m/s	2.0m/s	2.0m/s	2.0m/s
重復定位精度				±0.2mm	±0.2mm	±0.5mm	±0.5mm
運轉性能	最大行程	JT1	旋轉	±170°	±170°	±145°	±145°
		JT2	下部手臂	＋135°至—90°	＋135°至—90°	＋105°至—55°	＋1115°至—65°
		JT3	上部手臂	＋168°至－80°	＋168°至－80°	＋90°至－80°	＋90°至－80°
		JT4	旋轉1	±360°	±360°	±720°	±720°
		JT5	手腕俯仰	±120°	±120°	±720°	±720°
		JT6	旋轉2	±720°	±720°	±410°	±410°
重量				210KG	220kg	460kg	590kg
本體顏色				中國紅RAL2008	中國紅RAL2008	中國紅RAL2008	中國紅RAL2008

•

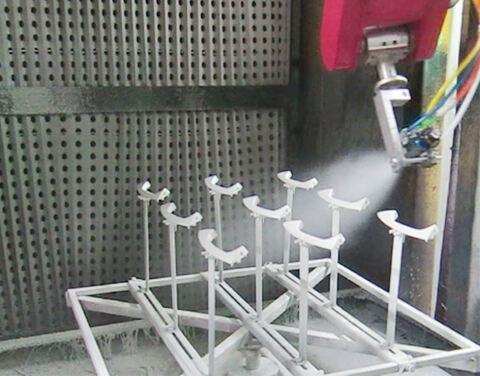

  汽車保險杠機器人涂裝設備

•

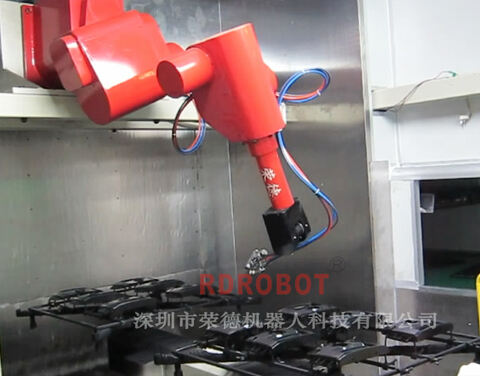

  摩托車后備箱機器人噴漆

•

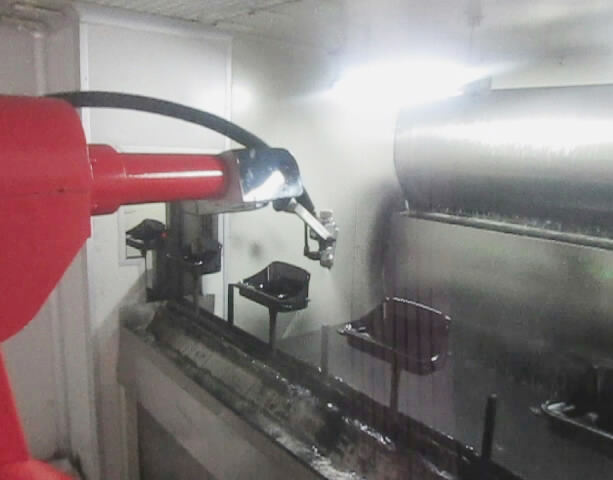

  汽車DVD面板機器人自動噴涂

•

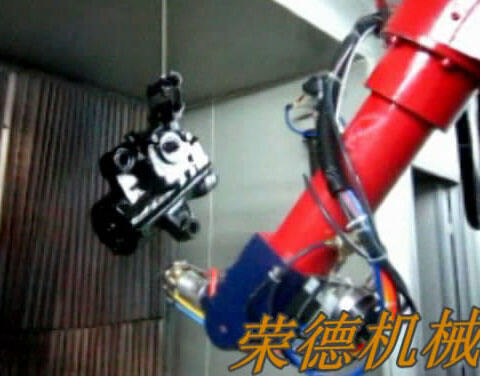

  汽車轉向器機器人噴漆

•
