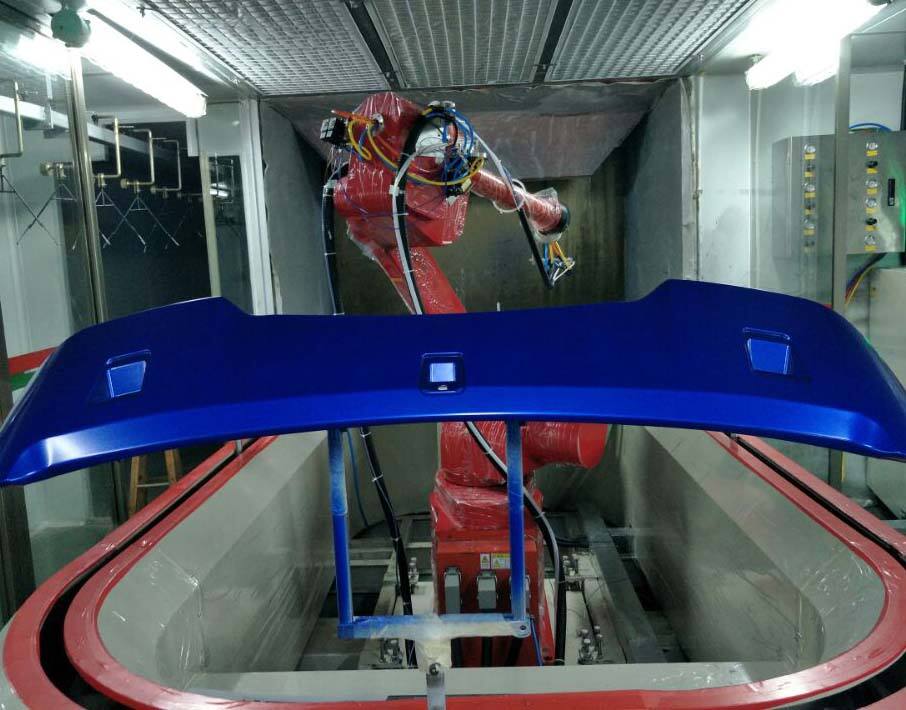

汽車尾翼機器人自動噴涂線

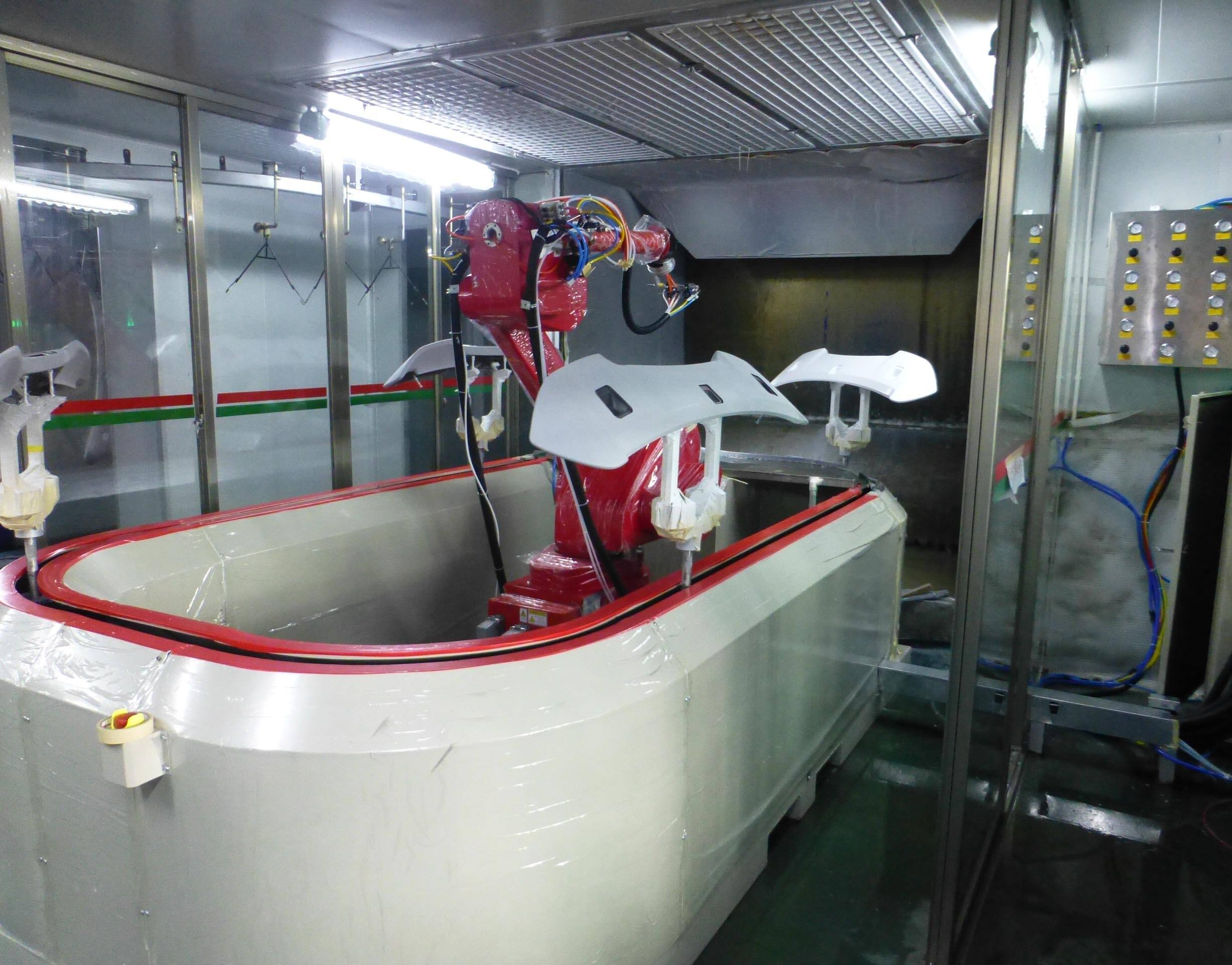

RDPT02噴涂機器人+地軌環形線：

榮德噴涂生產線整體布局合理，人流物流通暢，能滿足產品生產的工藝流程需要；生產線各運動部分應 運轉靈活，無異常噪音，工件在線體上運行平穩，無抖動、爬行、碰撞現象；

分享至：

立即咨詢

產品介紹應用視頻技術參數 相關產品公司介紹

汽車尾翼機器人自動噴涂線

一、輸送線

線體采用P=38.1mm十字優質碳鋼鏈條輸送，線體總長9米。

二、RDPT02噴涂機器人（落地安裝）

三、機器人底座

二型機器人底坐規格尺寸：L1200*W800mm

四、工件檢測系統

五、噴涂及供油部分：涂料粘度＜25S（巖田二號量杯），涂料適用于油管輸送。

六、3色換色系統

型號				RDPT01		RDPT02	RDPT03
型號				RDPT0105普通型	RDPT0110加強型	RDPT02	RDPT03
自由度				6軸	6軸	6軸	6軸
工作范圍				1300mm	1300mm	2000mm	2700mm
手腕類型				連接手腕	連接手腕	中空手腕	中空手腕
最大負載能力				手腕5kg	手腕10kg	手腕10kg	手腕10kg
最大直線補償速度				2.0m/s	2.0m/s	2.0m/s	2.0m/s
重復定位精度				±0.2mm	±0.2mm	±0.5mm	±0.5mm
運轉性能	最大行程	JT1	旋轉	±170°	±170°	±145°	±145°
		JT2	下部手臂	＋135°至—90°	＋135°至—90°	＋105°至—55°	＋1115°至—65°
		JT3	上部手臂	＋168°至－80°	＋168°至－80°	＋90°至－80°	＋90°至－80°
		JT4	旋轉1	±360°	±360°	±720°	±720°
		JT5	手腕俯仰	±120°	±120°	±720°	±720°
		JT6	旋轉2	±720°	±720°	±410°	±410°
重量				210KG	220kg	460kg	590kg
本體顏色				中國紅RAL2008	中國紅RAL2008	中國紅RAL2008	中國紅RAL2008
